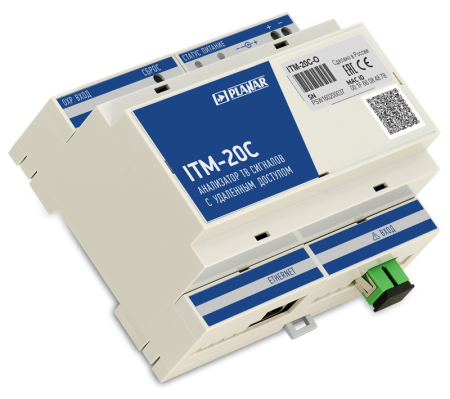

Анализатор ТВ сигналов с удаленным доступом ITM-20C Планар
Анализатор ITM-20C предназначен для измерения параметров аналоговых и цифровых телевизионных сигналов с удаленным доступом. Служит для непрерывного, автоматического контроля параметров сигнала в узлах кабельной сети.
Особенности
- Измерение параметров входных сигналов: радиочастотного или оптического (опция оптического приемника).
- Измерение уровня и отношения сигнал/шум для каналов с аналоговой модуляцией.
- Измерение уровня, MER и BER для каналов с цифровой модуляцией.
- Измерение мощности оптического сигнала (опция оптического приемника).
- Работа по канальному плану и в одноканальном режиме.
- Мониторинг с помощью специализированного ПО ViewRSA, а также с системами мониторинга, поддерживающими SNMPv1 протокол.
- Настройка и обновление программного обеспечения через WEB-интерфейс.
- Крепление на DIN-рейку.
- Питание от внешнего адаптера или по сети Ethernet (опция PoE).
- Возможность подключения охранного шлейфа с передачей сообщения о нарушении.
Основные технические характеристики анализатора ТВ сигналов ITM-20C Планар |
Рабочие частоты в диапазоне, МГц
|
от 44 до 1006
|
Шаг перестройки по частоте, кГц
|
125
|
Диапазон измеряемых уровней, дБмкВ
|
от 30 до 90
|
Погрешность измерения уровня, дБ
|
±2
|
Напряжения внешнего сетевого адаптера, В
|
от 8 до 24
|
Мощность потребления, Вт, не более
|
3
|
Интерфейсы управления
|
Ethernet, RJ45/100Base-TX
|
Измеритель параметров DVB-C и ITU-T J.83 Annex B каналов
|
Тип модуляции
|
QAM64, 128, 256 / ITU-T J.83 Annex A/B/C
|
Поддерживаемая символьная скорость, Мсимв/с
|
от 5 до 7
|
Диапазон измерения MER (DVB-C/ модуляция QAM256), дБ
|
от 28 до 40
|
Пределы основной относительной погрешности измерения MER (DVB-C/ модуляция QAM256), дБ |
±2 |
Диапазон измерения BER
|
от 5,0·10-3 до 10-8
|
Характеристики радиочастотного входа (для ITM-20C-R, ITM-20C-R-POE)
|
Тип входного радиочастотного разъема
|
75 Ohm, F-female
|
Характеристики оптического входа (для ITM-20C-O, ITM-20C-O-POE)
|
Диапазон рабочих длин волн оптического сигнала, нм
|
от 1200 до 1600
|
Диапазон входной оптической мощности, дБмВт
|
от -9 до +3
|
Погрешность измерения уровня оптической мощности, дБ
|
± 0,5
|
Разрешение по измерению оптической мощности, дБ
|
± 0,1
|
Тип входного оптического разъема
|
SC/APC
|
Характеристики питания через Ethernet (для ITM-20C-R-POE, ITM-20C-O-POE)
|
Стандарт питания через Ethernet (PoE)
|
IEEE 802.3af |
Механические характеристики
|
Габариты, мм |
106x103x57 |
Условия эксплуатации |
Рабочие температуры, 0С
|
от 0 до +50 |
Анализатор ITM-20С выпускается в 4 модификациях:
Наименование |
ITM-20C-R |
ITM-20C-R-POE |
ITM-20C-O |
ITM-20C-O-POE |
Радиочастотный вход |
+ |
+ |
|
|
Оптический вход |
|
|
+ |
+ |
Питание от внешнего сетевого адаптера |
+ |
+ |
+ |
+ |
Питание по сети Ethernet (PoE) |
|
+ |
|
+ |
|
