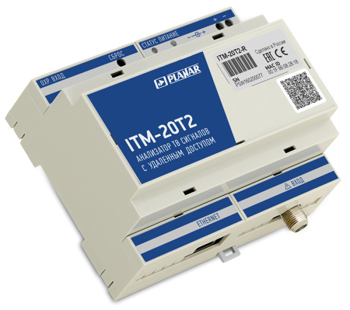

Анализатор ТВ сигналов с удаленным доступом ITM-20T2 Планар
Анализатор ITM-20T2 служит для измерения параметров сигналов аналогового и цифрового телевидения с удаленным доступом. Обеспечивает непрерывный автоматический контроль параметров сигнала в узлах кабельной или вещательной сети.
Особенности
- измерение уровня и отношения сигнал/шум для каналов с аналоговой модуляцией;
- измерение уровня, MER и BER для каналов с цифровой модуляцией (поддержка стандартов DVB-C/T/T2);
- работает по канальному плану и в одноканальном режиме;
- мониторинг с помощью специализированного ПО ViewRSA, а также с системами мониторинга, поддерживающими SNMPv1 протокол;
- настройка и обновление программного обеспечения через WEB-интерфейс;
- крепится на DIN-рейку;
- питание от внешнего адаптера или по сети Ethernet (опция PoE);
- возможно подключения охранного шлейфа с передачей сообщения о нарушениях.
Основные технические характеристики анализатора ТВ сигналов ITM-20T2 Планар |
Рабочие частоты в диапазоне, МГц |
от 44 до 1006 |
Шаг перестройки по частоте, кГц |
125 |
Измеряемые уровни, дБмкВ |
от 30 до 90 |
Погрешность измерения уровня, дБ |
±2 |
Напряжения внешнего сетевого адаптера, В |
от 8 до 24 |
Мощность потребления, Вт, не более |
5
|
Интерфейсы управления |
Ethernet, RJ45/100Base-TX |
Характеристики измерения параметров сигналов DVB-C |
Тип модуляции |
QAM64, 128, 256 |
Поддерживаемая символьная скорость, Мсимв/с |
от 5 до 7 |
Диапазон измерения MER (DVB-C/ модуляция QAM256), дБ |
от 28 до 40 |
Пределы основной относительной погрешности измерения MER (DVB-C/ модуляция QAM256), дБ |
±2 |
Диапазон измерения BER |
от 5,0·10-3 до10-8 |
Характеристики измерения параметров сигналов DVB-T |
Тип модуляции |
QPSK, QAM16, QAM64 |
Диапазон измерения, дБ |
от 14 до 32 |
Пределы основной относительной погрешности измерения MER, дБ |
±2 |
Диапазон измерения BER |
от 1,0·10-3 до 10-8 |
Характеристики измерения параметров сигналов DVB-T2 |
Стандарт DVB-T2 |
1.3.1 |
Диапазон измерения MER, дБ:
для QAM64
для QPSK, QAM16, QAM256 |
от 22 до 35
от 22 до 32 |
Пределы основной относительной погрешности измерения MER, дБ |
±2 |
Диапазон измерения BER |
от 1,0·10-3 до 10-8 |
Характеристики радиочастотного входа |
Тип входного радиочастотного разъема
|
75 Ohm, F-female
|
Характеристики питания через Ethernet (для ITM-20T2-R-POE)
|
Стандарт питания через Ethernet (PoE) |
IEEE 802.3af |
Механические характеристики
|
Габаритные размеры, мм |
106x103x57 |
Условия эксплуатации |
Диапазон рабочих температур, 0С
|
от 0 до +50 |
Анализатор ITM-20T2 выпускается в 2 модификациях:
Наименование |
ITM-20T2-R |
ITM-20T2-R-POE |
Радиочастотный вход |
+ |
+ |
Питание от внешнего сетевого адаптера |
+ |
+ |
Питание по сети Ethernet (PoE) |
|
+ |
|
