С какого спутника вещает Триколор

Триколор (до 15 августа 2018 года — «Триколор ТВ»)

Где находятся каналы Триколор?

Каналы Триколор формируются и находятся на земной станции космической связи. С помощью направленных антенн сигнал со станции космической связи передается на геостационарные спутники, которые "висят" в заданных координатах. На спутниках сигналы с Земли принимаются, обрабатываются и с помощью передающих устройств, транспондеров, вещаются (ретранслируются) на земную поверхность. Зоной покрытия (облучения) спутника считается поверхность, где сигнал можно принять на индивидуальную антенну диаметром примерно 1м. В центре зоны покрытия сигнал максимальный, а ближе к краям зоны он ослабевает, что требует применения антенн больших размеров.

Спутники, с которых вещаются (ретранслируются) каналы Триколор:
Европейские Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.),
Сибирский Express-AT1 (56 в.д.), зоны покрытия далее по тексту.
В настоящее время Сибирский спутник Express-AT1 (56 в.д.) широким лучем покрывает 70% территории России.

Общие сведения о спутниках Eutelsat 36D, «Экспресс–АМУ1» (36 в. д.) и Express-AT1 (56 в.д.)

СПУТНИК «Eutelsat 36D» - 36° В.Д.
В позицию 36°E был выведен новый телекоммуникационный спутник Eutelsat 36D на замену старого спутника Eutelsat 36B французского спутникового оператора Eutelsat. Спутник Eutelsat 36D был запущен 30 марта 2024 года ракетой-носителем Falcon американской компании Space X. Спутник был создан на базе платформы Eurostar Neo компанией Airbus. Eutelsat 36D оснащен 70-ю транспондерами Ku-диапазона, работающими в любой из шести зон покрытия. Спутник обеспечивает покрытие, аналогичное оригинальному спутнику Eutelsat 36B. Особо интересен для зрителей в Центральной Европе евразийский пакет с покрытием Европы, части Северной Африки, Ближнего Востока и части Азии. Также доступен частичный российский луч для российских DTH-платформ «Триколор ТВ» и «НТВ-Плюс». Это единственный луч, использующий круговую поляризацию (L-R). Новинкой, которую должен был предложить Eutelsat 36D, стало покрытие западного луча. Для зоны стран Центральной и Западной Европы прием этого луча может осуществляться с тарелки диаметром < 60 см - EIRP при мощности луча около 55 дБВт.
На спутнике «Eutelsat 36D» размещено более пяти транспондеров Триколор.
СПУТНИК «Экспресс–АМУ1» - 36° В.Д. На спутнике находятся 52 транспондера Ku-диапазона с полосой ~36 Мгц каждый и 18 транспондеров Ka-диапазона общей пропускной способностью 12 Гбит/с. Зона покрытия - европейская часть России, а также районы Африки южнее Сахары. Срок службы аппарата составляет не менее 15 лет.
На спутнике «Экспресс–АМУ1» размещено одиннадцать транспондеров Триколор.

Рис.1. Зона покрытия (вещания) Триколор со спутника Eutelsat 36D (36 в. д.)

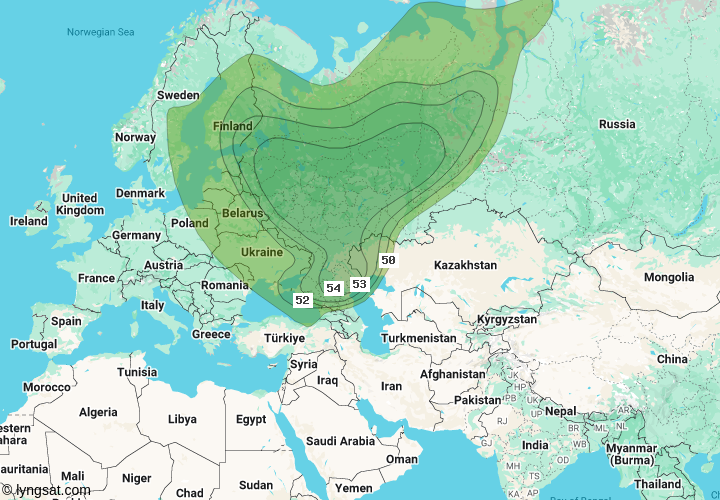

Рис.2. Зона покрытия (вещания) Триколор со спутника «Экспресс–АМУ1»(36 в. д.)

Сибирский спутник Express-AT1 (56 в.д.)

Экспресс-АМУ1 (также EUTELSAT 36C) — телекоммуникационный геостационарный спутник, был создан компанией Airbus Defence and Space по заказу ФГУП «Космическая связь» на базе платформы Eurostar 3000. Запущен 25 декабря 2015 года и введен в коммерческую эксплуатацию 10 февраля 2016 года. Емкость спутника составляет 70 транспондеров: 52 Ku-диапазона шириной ~36 Мгц каждый и 18 Ka-диапазона общей пропускной способностью 12 Гбит/с. Зона покрытия включает в себя значительную часть России, а также районы Африки южнее Сахары. Срок службы аппарата составляет не менее 15 лет.
Сибирский спутник Express-AT1 (56 в.д.) широким лучем покрывает 70% территории России, кроме Якутии, Камчатки, Сахалина и Дальнего Востока.

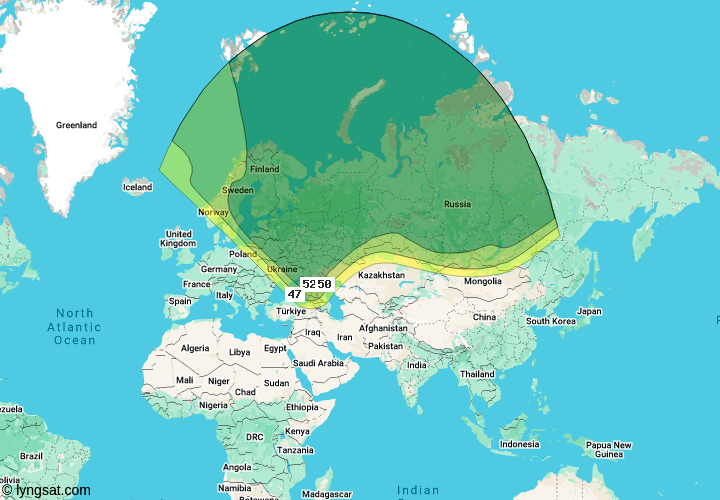

Рис.3. Зона покрытия (вещания) Триколор со спутника Express-AT1 (56 в.д.)

Какой спутник устанавливать в настройках ресивера Триколор

Если находитесь в Европейской части России, то настраиваете антенну на спутники Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.). Если вы находитесь в Сибири, то на спутник Express-AT1 (56 в.д.). Если в районе Урала, то можно настроить антенну на любой из этих спутников. Настройка на спутник Express-AT1 (56 в.д.). в европейской части России не желательна из за низкого расположения спутника над горизонтом, что может неблагоприятно сказаться на приеме.

Прием Триколор в Москве, Санкт-Петербурге, Екатеринбурге и других городах Европейской части России
Осуществляется со спутников Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.).

Прием Триколор в сибирских городах: Тюмень, Красноярск, Новосибирск, Чита и других
Осуществляется со спутника Express-AT1 (56 в.д.).

Какие особенности приёма сигналов со спутников Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.) в Нижнем Новгороде

Н. Новгород расположен на 44 меридиане восточной долготы, а указанные спутники на меридиане 36 градусов восточной долготы, т.е. отличается всего на несколько градусов. Как известно, наибольший угол подъёма у спутниковой тарелки будет при расположении её на меридиане спутника. Таким образом, угол подъёма тарелки в Нижнем Новгороде достаточно большой, что позволяет принимать сигнал над различными препятствиями, вроде домов, деревьев и прочего. При большом угле подъёма затухание спутникового сигнала в атмосфере незначительное, что позволяет устойчиво принимать сигнал при осадках на небольшую по размерам тарелку.
Точные параметры спутников Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.) в Нижнем Новгороде: азимут - 189,592 градуса восточной долготы, угол места - 25,516 градуса.

С какого спутника для Европейской части России вещает НТВ-Плюс
НТВ Плюс находится на тех же спутниках Eutelsat 36D и «Экспресс–АМУ1» (36 в. д.), что и Триколор ТВ.
