Телевизионный HDMI модулятор KC302WTC DVB-C/DVB-T
Телевизионный HDMI модулятор KC302WTC управляется через Ethernet-порт (Веб-интерфейс) и позволяет передавать входной HDMI сигнал форматов (720@60p/1080@50i/1080@60P) на радиочастоте телевизионного канала через коаксиальный выход RF в формате DVB-T или DVB-C (1080@60p max.) на большое расстояние.
Имеет встроенную систему управления (NMS). Управление и настройка модулятора производятся через порт RJ-45 с помощью веб-браузера.
Модулятор имеет небольшие габариты и вес, а также низкое энергопотребление.
Металлический корпус с отверстиями для теплоотвода может шурупами крепиться на стену.
Модулятор KC302WTC может найти применение в домашней кабельной сети, также может использоваться в кабельных сетях, например, больниц, отелей, вокзалов, торговых центров и прочих учреждений.
Имеет встроенную систему управления (NMS). Управление и настройка модулятора производятся через порт RJ-45 с помощью веб-браузера.
Модулятор имеет небольшие габариты и вес, а также низкое энергопотребление.
Металлический корпус с отверстиями для теплоотвода может шурупами крепиться на стену.
Модулятор KC302WTC может найти применение в домашней кабельной сети, также может использоваться в кабельных сетях, например, больниц, отелей, вокзалов, торговых центров и прочих учреждений.
Особенности HD модулятора KC302WTC:
- Может формировать выходной сигнал форматов HD до 1080 60p.
- Настраивается через NMS (Веб-интерфейс).
- Имеет небольшие габариты и вес.
- Может крепиться к стене.
- Охлаждение пассивное.
- Может использоваться для трансляции сигналов изображения с камер наблюдения.

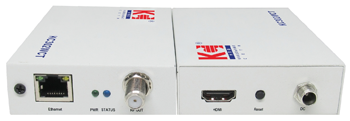

Рис.1. Внешний вид цифрового HDMI DVB-C/DVB-T модулятора KC302WTC
Технические характеристики телевизионного HDMI модулятора KC302WTC
Секция кодирования видео |
||||
Encoding |
MPEG4 AVC / H.264 |
|||
Interface |
HDMI*1 |
|||
Resolution |
Input |
Output |
||
720@50p,720@60p 1080@50i/p,1080@60i/p |
Max. 1080@30p |
|||
Bit rate |
Max. 20Mbps |
|||
Секция кодирования аудио |
||||
Encoding |
MPEG-1 Layer2, AAC |
|||
Sample rate |
48KHz |
|||
Система |
||||
Management |
Ethernet |
|||
Language |
English |
|||
Upgrade |
Ethernet |
|||
Конфигурация меню |
||||
General |
Frequency/ RF Attenuation/ Service Name/Modulation/LCN |
|||
Advanced |
PMT PID/VPID/APID/PCR PID/TS ID/Service ID/NetworkID/ ONID/Service provider/Network/Half FPS/FHD Output/Latency |
|||
Network |
IP Address/Subnet Mask/ Default Gateway/MAC Address |
|||
Update |
Modulator Firmware/Main MCU |
|||
Секция модулятора |
||||
MER |
Typ. 35dB |
|||
RF range |
100-950MHz, 1KHz step |
|||
RF output level |
95dBμV( 30dB Attenuation ) |
|||
Стандарт |
DVB-T |
DVB-C |
||
Bandwidth |
6,7, 8M |
Constellation |
16QAM, 32QAM 64QAM, 128QAM, 256QAM |
|
Constellation |
QPSK, 16QAM, 64QAM |
|||
Code Rate |
1/2, 3/5, 2/3, 3/4, 5/6, 7/8 |
|||
Guard interval |
1/4, 1/8, 1/16, 1/32 |
Symbol rate |
5.000-8.000Msps ADJ |
|
FFT |
2K, 8K |
|||
Общие параметры |
||||
Power Supply |
DC 12V 1A |
|||
Dimension |
103x 64 x 24mm |
|||
Weight |
211g |
|||
