Оптический передатчик OTM302T 6F31 E TERRA

Оптический передатчик, выход 6 dBm, 1310 nm, лазер FP; вход: 87.5-240 MHz...470-694 MHz and 2x(290-2350) MHz, разъем FC/UPC

Сведения

Оптический передатчик OTM302T 6F31 E TERRA используется для создания систем телевидения с применением оптоволоконной технологии и передачей сигнала на длине волны 1310 нм на большие расстояния при отсутствии помех. Оптический передатчик обеспечивает передачу спутниковых сигналов SAT, эфирных ТВ сигналов DVB-T2 и радиосигналов FM/DAB+.
Оптический выход (выходная мощность +6 дБм), выполнен на разъемах типа FC/UPC, что позволяет с помощью оптического сплиттера передавать сигнал на большое количество оптических приемников, расположенных в радиусе 10 км, по одномодовому оптоволокну. Точное количество приемных точек и их максимальное расстояние от источника сигнала рассчитывается исходя из затухания в линии и оптической мощностью на выходе передатчика.
Каждый вход V/H широкополосного преобразователя оснащен системой автоматической регулировки усиления (АРУ) для обеспечения стабильности выходного сигнала.

Оптический передатчик TERRA OTM302T 6F31 E совместим с ОП:

Оптический приёмник ORF202 E TERRA с широкополосным выходом.
Оптический приёмник ORQ302 E TERRA с выходом QUATRO + DVB-T2.
Оптический приёмник ORF302 E TERRA с широкополосным входом + выходом DVB-T2.
Оптический приёмник ORQ302F E TERRA с выходом QUATRO + широкополосный + DVB-T2.

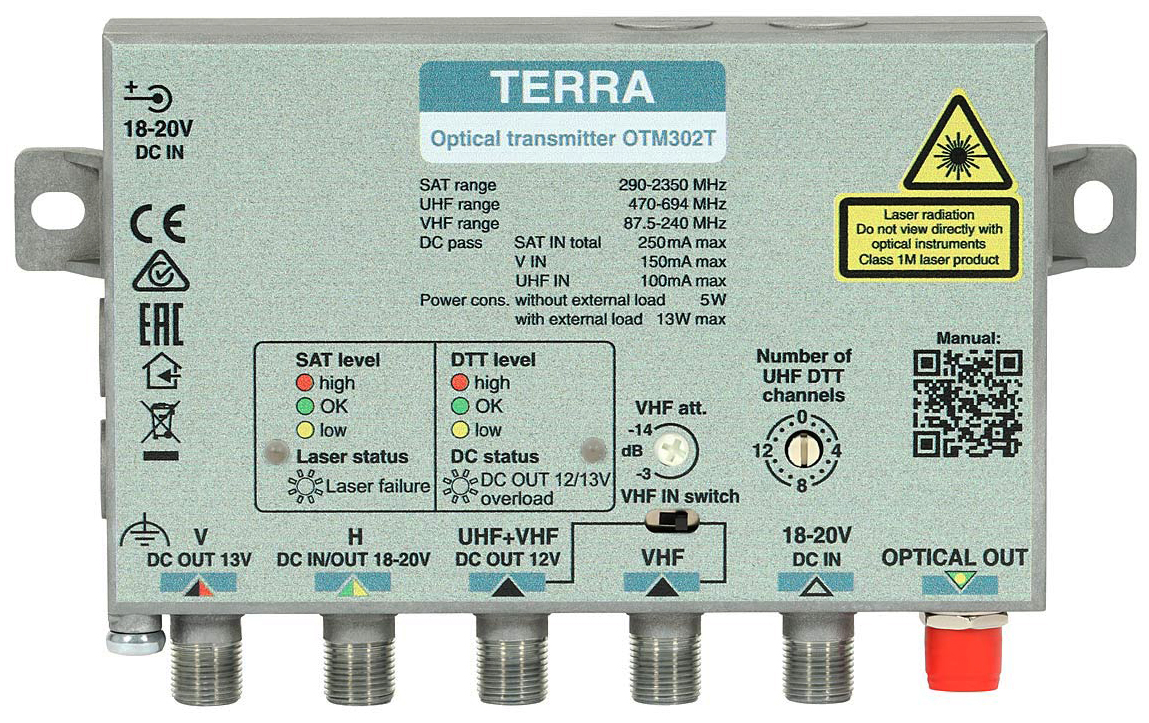

Рис.1. Оптический передатчик OTM302T 6F31 E TERRA

Особенности

Лазер FP
Длина волны 1310 нм.
Оптическая мощность на выходе +6 дБм.
Корпус, выполненный методом литья, гарантирует высокий уровень защиты, класс А.
АРУ - автоматическая регулировка усиления стабилизирует уровень выходного сигнала.
Светодиоды на корпусе для настройки передатчика.
Разделенные входы VHF и UHF+VHF с переключением.
+12В питания предусилителя на входе VHF и UHF+VHF.

Разъемы

F-гнездо DC OUT 13 В питание конвертера и для подключения сигнала V полярности от LNB LWB202L TERRA.
F-гнездо DC IN/OUT 18...20 В питание конвертера и для подключения сигнала H полярности от LNB.
F-разъём UHF+VHF DC OUT 12 В используется для подключения комбинированного сигнала FM/DAB+ и теле-радиосигнала в диапазонах VHF и UHF. Напряжение +12 В применяется для питания предусилителя или активной антенны. При использовании пассивной антенны или канального усилителя необходимо установить разделитель напряжения FC37 TERRA, что позволит отключить подачу постоянного напряжения и пропустить радиочастотный сигнал.
Гнездо F для UHF используется для подключения комбинированного сигнала FM/DAB+ и теле-радиосигнала в диапазоне UHF
Гнездо F DC IN 18...20 В служит для подключения источника питания постоянного тока +20 В

Примечание! Переключатель VHF IN на передней панели передатчика OTM 302T позволяет отделить радиосигналы FM/DAB+ и телевизионные сигналы в диапазоне VHF от телевизионных сигналов в диапазоне UHF.
Рекомендуемый источник питания: Terra PS202F.
Максимальная длина кабеля, соединяющего LNB с передатчиком, составляет 10 м. Если требуется более длинное соединение, может понадобиться эквалайзер EQF.

Рекомендуется сигнал DVB-T2 и радиосигналы FM/DAB+ пропустить через мачтовый корректирующий усилитель DTT MCA101T TERRA с встроенной системой АРУ.

Технические характеристики оптического передатчика OTM302T 6F31 E TERRA

Название продукта			Оптический передатчик OTM302T TERRA
Тип сигнала			TV/SAT
Входной – радиочастотный сигнал
тип соединителя			F
	FC/PC
Тип выходного сигнала			2 × SAT: V/H, RTV: FM/DAB+/VHF, RTV: FM/DAB+/VHF/UHF
Диапазон входных частот RF		МГц	87,5-240/470-790, 2 × (290-2350)
Уровень входного сигнала RF		дБмкВ	SAT (AGC): 70...90, UHF: 55...80, VHF: 70...80
Входное сопротивление		Ом	75
Возвратные потери		дБ	> 12
Выходной оптический сигнал
Лазер	Тип		FP
Лазер	длина волны	нм	1310
	выходная мощность	дБм	6
Количество оптических выходов		шт.	1
Другие параметры
Блок питания для антенного предусилителя		DC V/A	+12/0.1
Напряжение питания		DCV	18...20 (разъём, гнездо F)
Мощность потребления		W	максимум 5
Диапазон рабочих температур		°C	-20...+40
Размеры		мм	147 × 89 × 26
Вес		кг	0.4

Решение. Спутниковое ТВ (1 спутниковая позиция), эфирное ТВ - раздача по 1 оптической линии на два оптических приемника.

Рис.2 Схема подключения оптического передатчика OTM302T
