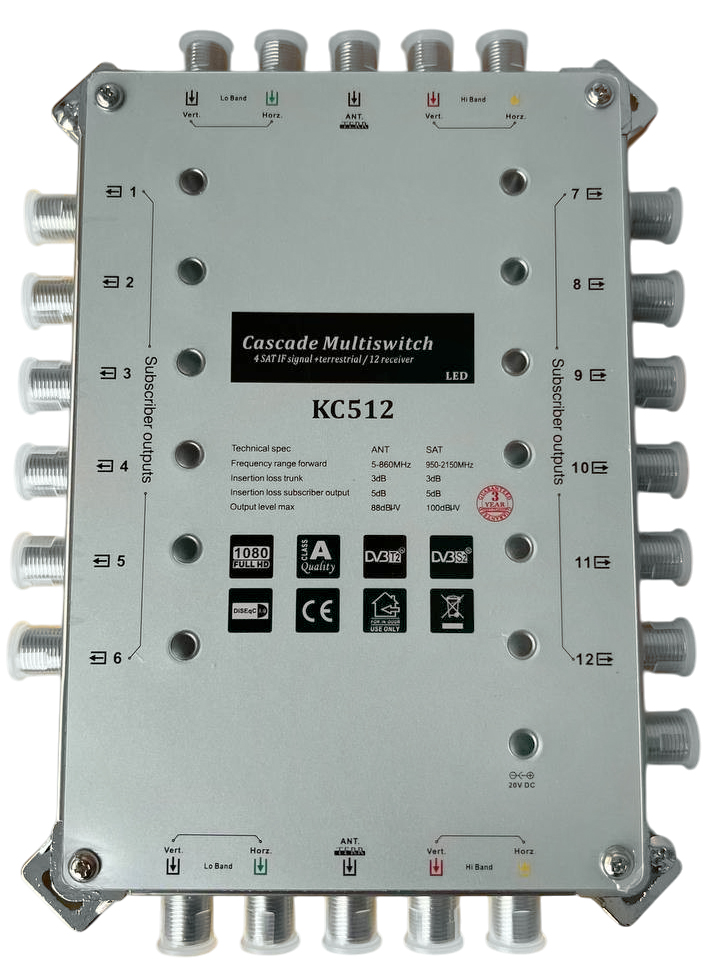

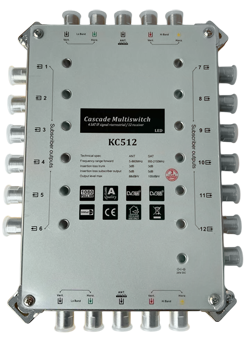

Каскадируемый мультисвитч  KC512

Каскадируемый мультисвитч KC512 применяется в небольших, средних и больших объемных телевизионных установках R-TV+SAT в многоквартирных домах. Количество дополнительных подключаемых розеток можно наращивать путем подключения дополнительных устройств без изменения общей схемы разводки. Высокий качественный уровень устройств обеспечивает надежную долговременную работу сети.

КС5хх - это серия профессиональных проходных мультисвитчей. Из них можно построить каскад до 5 устройств (без усилителя мультисвитч-шины) при подаче на входе первого мультисвитча спутникового и наземного сигнала на уровне 95 дбмкв, если уровень сигнала SAT IF от конвертора quatro 80 дбмкв, то рекомендуется использовать усилитель шины (линии) при каскадировании более трех мультисвитчей.

* 5 входов (4×SAT, 1 × TERR).
* 12 независимых абонентских выхода.
* Сквозная конструкция (возможность каскадирования).
* Очень хорошее согласование импеданса ( IRL > 21 дБ).
* Литой корпус.
* В комплект входит внешний источник питания постоянного тока 20 в 2,5 а с разъемом F.
* Светодиодная индикация на абонентских выходах-простая диагностика установки.
* Применение в комплексных установках RTV-SAT в многоквартирных домах.
* Класс защиты A.
* Соответствие регламенту MTBiGM.

КС512 могут выполнять функцию конечных мультисвитчей, если проходные выходы заглушить нагрузочными резисторами 75 Ом с блокировкой постоянного тока.

При каскадировании мультисвитчей весь комплект можно запитать от одного источника питания постоянного тока 20 в / 2,5 А, который входит в комплект каждого мультисвитча. Этот тип блока питания обеспечивает стабильную и безопасную работу до 4 мультисвитчей одновременно, что упрощает установку, ограничивает количество необходимых компонентов и снижает стоимость системы RTV-SAT. Важно отметить, что этот источник питания также обеспечивает напряжение, необходимое для работы конвертера QUATRO, поэтому нет необходимости в дополнительных источниках питания.
