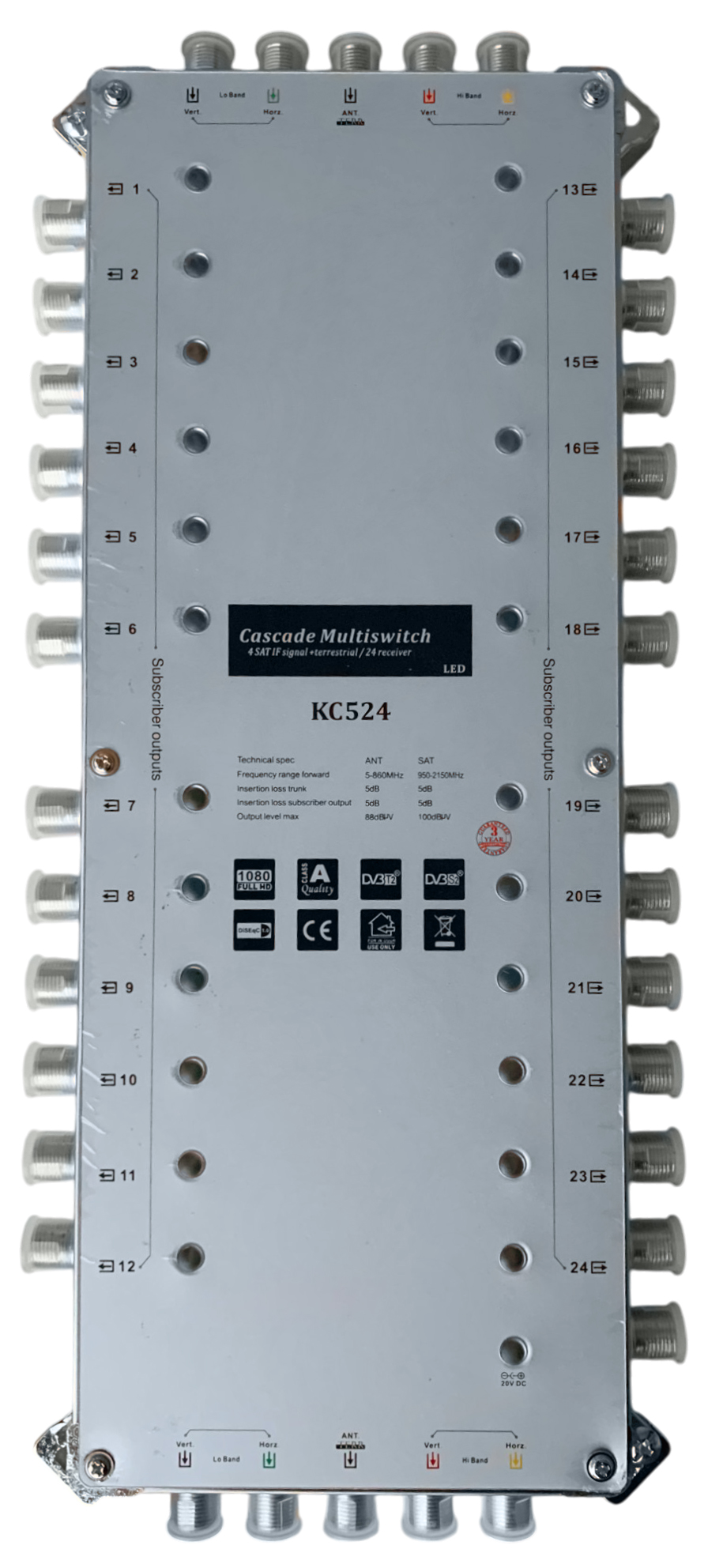

Каскадируемый мультисвитч  KC524

Каскадируемый мультисвитч KC524 спроектирован таким образом, чтобы можно было работать в небольших, средних и больших объемных телевизионных установках R-TV+SAT в многоквартирных домах. Их также можно использовать в небольших бытовых установках. Высокий уровень выходного сигнала (88 дбмкв для линии Радио / DVB-T2 и 100 дбмкв для линии SAT) гарантируют стабильную работу системы. Благодаря прочной конструкции, высококачественным компонентам и стабильным рабочим параметрам MULTISWITCHE гарантируют отличное качество сигнала.

КС5хх - это серия профессиональных проходных мультисвитчей. Из них можно построить каскад до 5 устройств (без усилителя мультисвитч-шины) при подаче на входе первого мультисвитча спутникового и наземного сигнала на уровне 95 дбмкв. Это дает большую гибкость при подгонке системы к объектам разного размера. Для типичного уровня сигнала SAT IF от конвертора quatro 80 дбмкв рекомендуется использовать усилитель шины КС для каскадирования более трех мультисвитчей. Система включает в себя мультисвитчи, распределяющие сигнал спутниковых позиций (4 линии), а также эфирного телевидения и Радио (1 линия), имеющие следующее количество выходов: 12, 16, 24. Это означает, что для каскада из пяти мультисвитчей система будет подавать сигнал максимум до 120 розеток.

Конверторы Триколор ТВ и НТВ-Плюс работают в двух поляризациях и одном частотном диапазоне, поэтому для охвата всех транспондеров спутниковых операторов достаточно конвертора с двумя выходами, которые надо подключить к входам V Lo & H Lo мультисвитчинга, входы V Hi & H Hi остаются незадействованными.

* 5 входов (4×SAT, 1 × TERR).
* 24 независимых абонентских выхода.
* Сквозная конструкция (возможность каскадирования).
* Очень хорошее согласование импеданса ( IRL > 21 дБ).
* Литой корпус.
* В комплект входит внешний источник питания постоянного тока 20 в 2,5 а с разъемом F.
* Светодиодная индикация на абонентских выходах-простая диагностика установки.
* Применение в комплексных установках RTV-SAT в многоквартирных домах.
* Класс защиты A.
* Соответствие регламенту MTBiGM.

КС524 могут выполнять функцию конечных мультисвитчей, достаточно завершить проходные выходы нагрузочными резисторами 75 Ом с блокировкой постоянного тока.

При каскадировании MULTISWITCHY можно запитать весь комплект от одного источника питания постоянного тока 20 в / 2,5 А, который входит в комплект каждого мультисвитча. Этот тип блока питания обеспечивает стабильную и безопасную работу до 4 мультисвитчей одновременно, что упрощает установку, ограничивает количество необходимых компонентов и снижает стоимость системы RTV-SAT. Важно отметить, что этот источник питания также обеспечивает напряжение, необходимое для работы конвертера QUATRO, поэтому нет необходимости в дополнительных источниках питания.
