Радиальные оконечные мультисвитчи MR504 используются в SMATV системах малого размера (до 4 абонентов), распределяющих SAT IF и эфирные сигналы. Они предназначены для установки только внутри помещений. Встроенный источник питания служит для питания устройства и конвертера, подключенному ко входу устройства.
Радиальные мультисвитчиги применяются для распределительных систем, основанных на звездообразной топологии, где один или группа мультисвичей через выходные разъемы подключается к входам устройств конечных пользователей с помощью коаксиальных кабелей. Поэтому они идеально подходят для использования в односемейных домах, коттеджах.

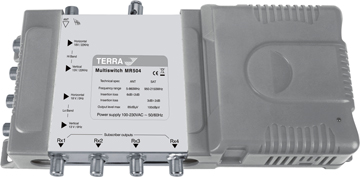

Радиальный мультисвитч MR504
Свойства
Питание от спутникового ресивера или от встроенного блока питания
Входы для подключения спутниковой тарелки и эфирной ТВ антенны
Как подключить мультисвитч MR504 для Триколор ТВ или НТВ-Плюс?
Конверторы Триколор ТВ и НТВ-Плюс работают в двух поляризациях и одном частотном диапазоне, поэтому для охвата всех транспондеров спутниковых операторов достаточно конвертора с двумя выходами, которые надо подключить к входам V Lo & H Lo мультисвитчинга, входы V Hi & H Hi остаются незадействованными, которые надо заглушить нагрузкой 75 Ом, без прохода питания.
Технические характеристики радиальных мультисвитчей MR504
Тип продукта
Мультисвитч
Количество LNBs
1 × quatro
Модель
MR-504
Применение
Внутренний
Количество входов
5
Количество выходов
4
Радиочастотный тракт
Активный
НЕТ
Технические характеристики устройства
Входные данные
Радиочастотный диапазон, RTV
МГц
5-862
Входные данные
Спутниковый диапазон, SAT IF
МГц
950-2150
уровень сигнала, RTV
дБмкВ
макс. 105
Уровень сигнала SAT IF
дБмкВ
макс. 105
Выходной сигнал
Радиочастотный диапазон
МГц
5-862
Выходной сигнал
SAT IF
МГц
950-2150
Уровень сигнала RTV на выходах 1–4
дБмкВ
макс. 85
Уровень сигнала SAT IF на выходах 1–4
дБмкВ
макс. 100
Развязка на входе
SAT IF
дБ
>30
Развязка на выходе
FM -TV
дБ
>22
Развязка на выходе
SAT IF
дБ
>28
Питание радиочастотных входов
H/Lo, H/Hi
V
18
Питание радиочастотных входов
V/Lo, V/Hi
V
13
Управляющие сигналы
13/18 В, 0/22 кГц
Корпус, отлитый под давлением
НЕТ
Дистанционное питание
НЕТ
Встроенный источник питания
Да
Рабочая температура
°C
-20...+50
Габариты/Вес (в упаковке)
200x128x53 mm/0.68 kg
