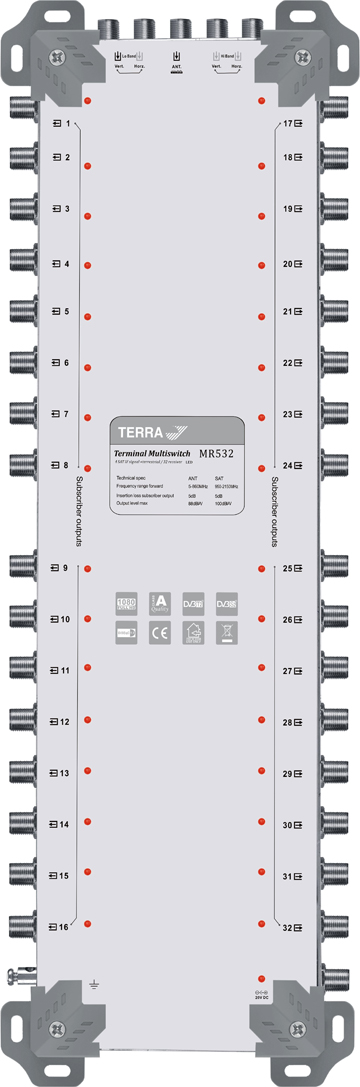

Радиальный мультисвитч MR532 Terra
Пятикабельная система
Радиальные мультисвитчи (мультисвитчинги) MR532 Terra серии MR предназначены для малых и средних установок с распределением сигнала промежуточной спутниковой частоты SAT и сигнала эфирного телевидения. Устройства используются для работы только внутри здания. Если есть необходимость создания средних или больших сетей, то для этих целей надо использовать разветвители серии SD-5XX.
Радиальные мультисвитчинги серии MR предназначены для установок, полностью или частично основанных на топологии звезды, в которой кабели от концевых розеток сходятся в месте установки мультисвитчинга. Поэтому они идеально подходят для использования в частных или многоквартирных домах с длинными коридорами.
Мультисвитчинги имеют встроенный источник питания и возможность для подачи питания +12В на антенный предусилитель.
MR-532 имеет 5 входов и 32 выхода, что позволяет распределять сигналы с одного спутника, а также с антенны эфирного телевидения DVB-T и аналогового / FM радио для 32 абонентов. Ввиду большого количества абонентов, которые могут быть расположены на различном удалении от устройства, каждый выход имеет свой уровень сигнала с фиксированной предкоррекцией АЧХ для компенсации затухания в кабеле.
Чтобы обеспечить прием спутникового диапазона «High» необходимо подключить к двум входам мультисвитчинга V(HI), H(HI) дополнительные переключатели PI010 Terra формирующие сигналы 22 кГц, которые служит для переключения диапазонов конвертора.
Литой под давлением корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение мешающих сигналов внутрь устройства.
Радиальные мультисвитчинги серии MR предназначены для установок, полностью или частично основанных на топологии звезды, в которой кабели от концевых розеток сходятся в месте установки мультисвитчинга. Поэтому они идеально подходят для использования в частных или многоквартирных домах с длинными коридорами.
Мультисвитчинги имеют встроенный источник питания и возможность для подачи питания +12В на антенный предусилитель.
MR-532 имеет 5 входов и 32 выхода, что позволяет распределять сигналы с одного спутника, а также с антенны эфирного телевидения DVB-T и аналогового / FM радио для 32 абонентов. Ввиду большого количества абонентов, которые могут быть расположены на различном удалении от устройства, каждый выход имеет свой уровень сигнала с фиксированной предкоррекцией АЧХ для компенсации затухания в кабеле.
Чтобы обеспечить прием спутникового диапазона «High» необходимо подключить к двум входам мультисвитчинга V(HI), H(HI) дополнительные переключатели PI010 Terra формирующие сигналы 22 кГц, которые служит для переключения диапазонов конвертора.
Литой под давлением корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение мешающих сигналов внутрь устройства.
Как подключить мультисвитчи MR532 Terra для Триколор ТВ или НТВ-Плюс?
Конверторы Триколор ТВ и НТВ-Плюс работают в двух поляризациях и одном частотном диапазоне, поэтому для охвата всех транспондеров спутниковых операторов достаточно конвертора с двумя выходами, которые надо подключить к входам V Lo & H Lo мультисвитчинга, входы V Hi & H Hi остаются незадействованными.
MR532 Terra |
 |
Свойства
- распределение спутникового сигнала, до 32 абонентов, по схеме "звезда";
- расположение выходов в соответствии с уровнем выхода;
- разделение между входами более 30 дБ;
- встроенная коррекция характеристик кабеля;
- встроенный источник питания;
- дискретная регулировка усиления эфирного канала;
- напряжение питания +12В для эфирных предусилителей;
- литой корпус, высокий уровень экранирования - класс A.
Схема подключения мультисвитча MR532 из каталога Terra
Технические характеристики мультисвитчей MR532 Terra |
||||||
Модели |
MR532 |
|||||
Количество выходов |
32 |
|||||
Полоса пропускания |
SAT IF |
950-2400 MHz |
||||
Эфирное ТВ |
47-862 MHz |
|||||
Усиление (с фиксированной предкоррекцией АЧХ) |
SAT IF |
выходы 1-8 |
-3 ÷ 5 dB |
|||
выходы 9-16 |
-4 ÷ 3 dB |
|||||
выходы 17-24 |
-5 ÷ 1 dB |
|||||
выходы 25-32 |
-6 ÷ -1 dB | |||||
Эфирное ТВ |
выходы 1-8 |
-2 + 3 dB |
||||
выходы 9-16 |
-4 ÷ 1 dB |
|||||
выходы 17-24 |
-5 ÷ 0 dB |
|||||
выходы 25-32 |
-6 ÷ -2 dB | |||||
Диапазон регулировки усиления эфирного ТВ |
15 dB с шагом 1 dB |
|||||
Уровень на выходе для SAT IF (IMD3=35 dB)* |
96 dBµV |
|||||
Уровень на выходе для эфирного ТВ (IMD3=60 dB)* |
выходы 1-8 |
86 dBµV |
||||
выходы 9-16 |
84 dBµV |
|||||
выходы 17-24 |
82 dBµV |
|||||
выходы 25-32 |
80 dBµV |
|||||
Величина развязки по входам спутникового ТВ |
>30dB |
|||||
Развязка между выходами |
SAT IF |
>30dB |
||||
Эфирное ТВ |
>35dB |
|||||
Подавление |
Эфирное ТВ/SAT |
>30dB |
||||
SAT/Эфирное ТВ |
>40dB |
|||||
Напряжение питания через ВЧ входы |
H.Lo и H.Hi -18 V; V.Lo и V,Hi -14 V; Эфирное ТВ - +12 V |
|||||
Ток питания через ВЧ входы |
+18V &+14V &+12V |
< 0.65 A |
||||
+14V&+12V |
< 0.5A |
|||||
+12V |
< 100 mA |
|||||
Потребление тока от ресивера |
< 65mA |
|||||
Сигналы управления |
14/18 V, 0/22 kHz |
|||||
Мощность потребления ** |
230V; 50/60 Hz; 3W |
|||||
Рабочие температуры |
-20 ÷ +50 C |
|||||
Габаритные размеры/Масса (в упаковке) |
333x135x52 mm/2.1 kg |
|||||
* 2 равнозначные несущие |
||||||
** без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W |
||||||
