Подбор линейки ответвителей RTM
Подбор линейки телевизионных ответвителей осуществляется для выравнивания уровня сигнала на нагрузке, подключенной к выходам ответвителей, с разбросом по уровню не более 10 дБ.
При расчёте линейки надо учитывать затухание на отводе, проходное затухание, а также затухание в кабеле. Допускается в некоторых случаях включение в линейку ответвителей одного номинала!
Также необходимо подобрать усилитель, чтобы обеспечить уровень сигнала на входе телевизоров в пределах 64 - 83 дБ.
Рис.1. Типовая схема подключения ответвителей RTM на один отвод
Рис.2. Типовая схема подключения ответвителей RTM на два отвода
Рис.3. Типовая схема подключения ответвителей RTM на три отвода
Рис.4. Типовая схема подключения ответвителей RTM на четыре отвода
Рис.5. Типовая схема подключения ответвителей RTM на шесть отводов
Мы подбираем оборудование и аналоги, а также предлагаем технические решения коллективных систем!
Замена ответвителей в линейке распределения телевизионного сигнала
В некоторых случаях возникает необходимость замены ответвителей, например, при отсутствии нужного номинала, тогда можно заменить один ответвитель, например, на два, замена на три нецелесообразна, ввиду большого затухания на проход.
Ответвитель на 8 ответвлений ТАН 812F можно заменить на два по 4 ответвления
ТАН 412F
Рассчитываем затухание: ТАН 812F - 4.5 дБ, 2 ТАН 412F - 4.5 дБ+4.5 дБ = 9 дБ, таким образом, затухание после второго ответвителя ТАН 412F в цепочке
будет на 4.5 дБ больше, чем в случае ТАН 812F, но если отклонение в затуханиях всей цепи распределения тв сигнала будет меньше 10 дБ, то это никак не скажется на работоспособности всей схемы распределения! В отдельных случаях можно подобрать по номиналу последующие ответвители.

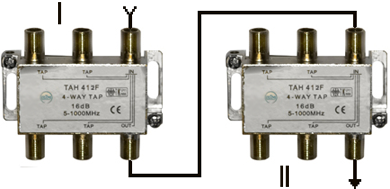

Подключение двух ответвителей TAH 412F
